Polystyrol weiß
Temperaturbeständigkeit max. 70°C



ABS grau
Temperaturbeständigkeit max. 100°C



Polystyrol schwarz
Temperaturbeständigkeit max. 70°C


















Betriebsdruck
max. 0,8 bar







Medium
Luft







Anschlussstutzen
konisch












Entdecken Sie die METZGER TECHNIK® Schalldämpfer & Filter

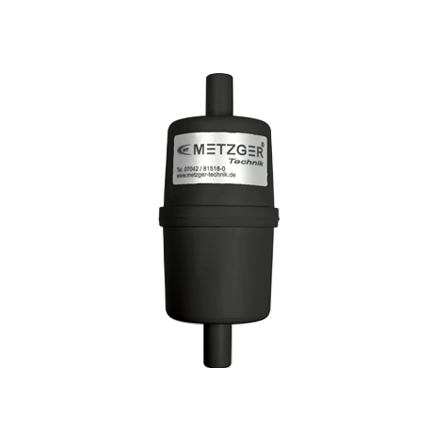

Filter


  • PS

TYP 30
Filter

Durchfluss

Druck [mbar] -10 -20 -30 -50 -70 -80 -90 -100 -140
Saugseite [l/min] 6,0 10,5 14,5 21,0 26,0 28,5 30,5 32,0 -
Druckseite [l/min] 11,0 15,0 18,0 23,5 29,0 30,5 31,5 37,5 40,0

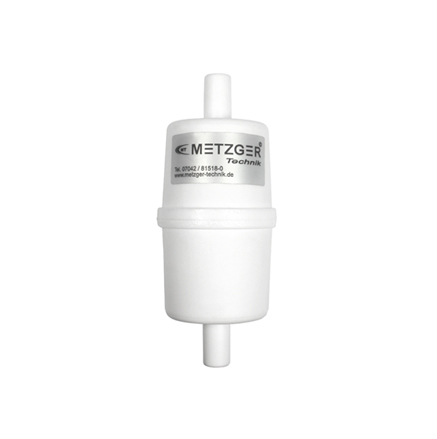

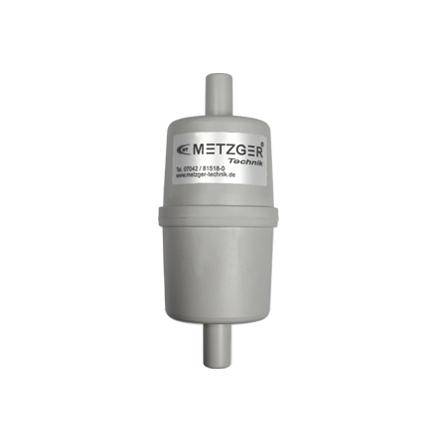

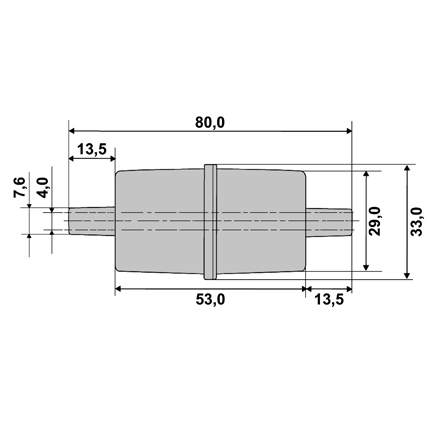

Einfachschalldämpfer ohne Filtereinsatz


  • PS

  • ABS

TYP 49
Einfachschalldämpfer ohne Filtereinsatz

Durchfluss

Druck [mbar] -10 -20 -30 -50 -70 -80 -90 -100 -140
Saugseite [l/min] 7,3 11,3 14,3 19,3 23,2 25,1 27,0 28,3 -
Druckseite [l/min] 5,4 9,0 12,3 18,3 24,0 26,1 28,3 30,4 -

  • PS

  • ABS

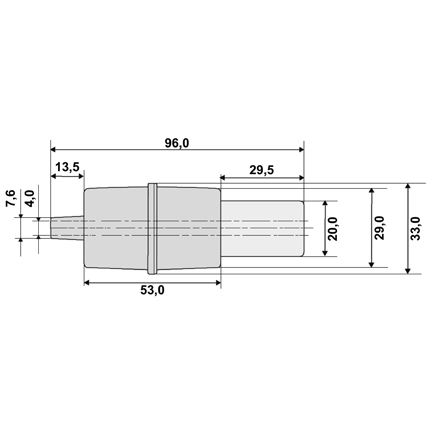

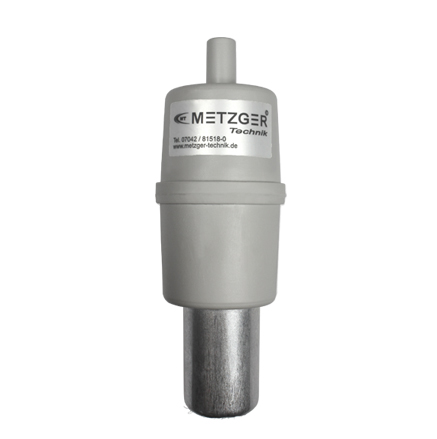

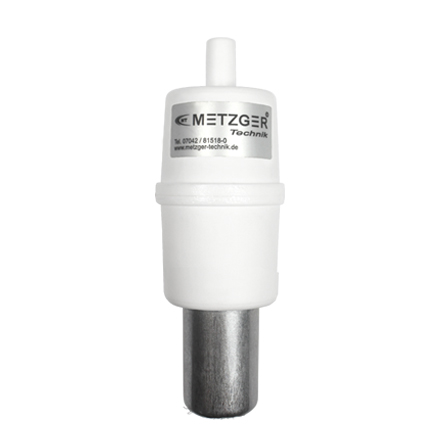

TYP 51
Einfachschalldämpfer ohne Filtereinsatz mit Alufilter

Durchfluss

Druck [mbar] -10 -20 -30 -50 -70 -80 -90 -100 -140
Saugseite [l/min] 5,0 10,5 12,5 15,5 23,0 26,0 27,5 29,5 30,0
Druckseite [l/min] 7,0 12,0 16,0 21,5 28,0 29,5 32,0 33,5 35,0


Schalldämpfer mit Filtereinsatz


  • PS

  • ABS

TYP 50
Schalldämpfer mit Filtereinsatz

Durchfluss

Druck [mbar] -10 -20 -30 -50 -70 -80 -90 -100 -140
Saugseite [l/min] 4,5 8,0 11,5 15,5 19,5 20,5 22,0 23,5 28,5
Druckseite [l/min] 5,0 10,0 12,5 15,5 17,0 19,0 19,5 20,0 27,0

  • PS

  • ABS

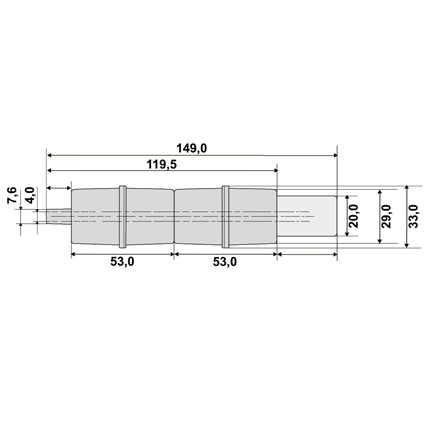

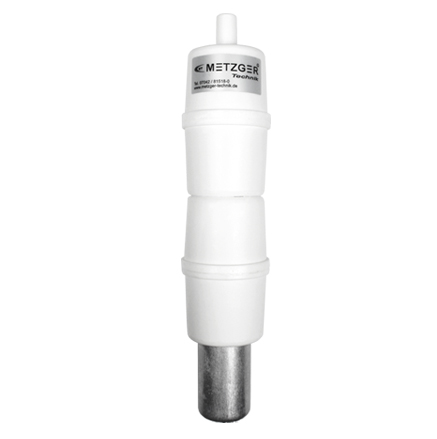

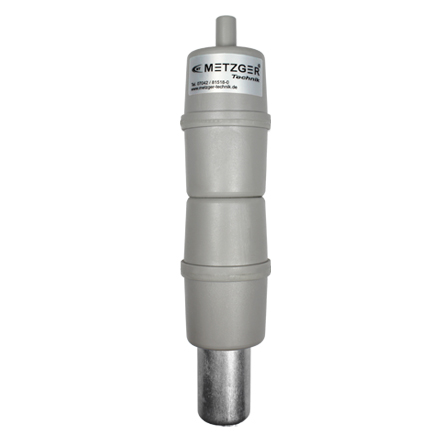

TYP 60
Doppel-Schalldämpfer mit Filtereinsatz und Alufilter

Durchfluss

Druck [mbar] -10 -20 -30 -50 -70 -80 -90 -100 -140
Saugseite [l/min] 3,0 5,5 8,0 11,0 14,5 16,0 17,0 18,5 21,0
Druckseite [l/min] 5,5 8,0 10,0 14,0 16,5 18,0 19,0 19,5 25,5


Schalldämpfer mit 2 Filtereinsätzen


  • PS

  • ABS

TYP 52
Schalldämpfer mit 2 Filtereinsätzen

Durchfluss

Druck [mbar] -10 -20 -30 -50 -70 -80 -90 -100 -140
Saugseite [l/min] 6,2 8,2 9,8 11,2 12,3 13,3 13,7 14,2 15,5
Druckseite [l/min] 4,1 6,6 9,6 14,6 18,7 21,9 23,8 24,9 32,6

  • PS

  • ABS

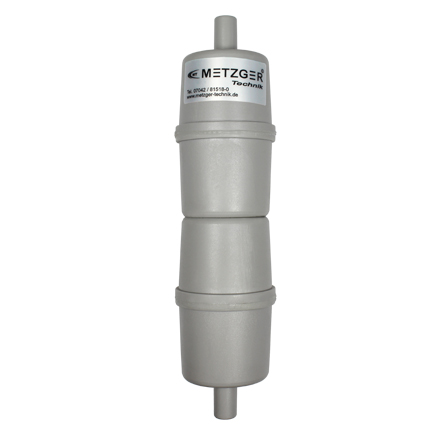

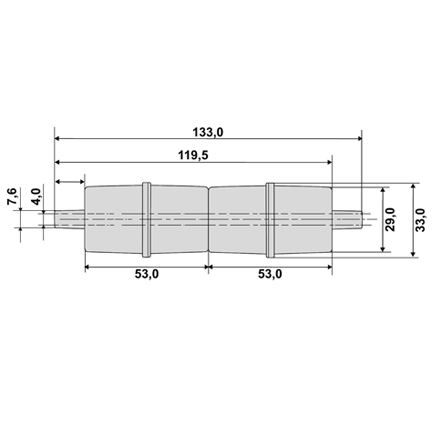

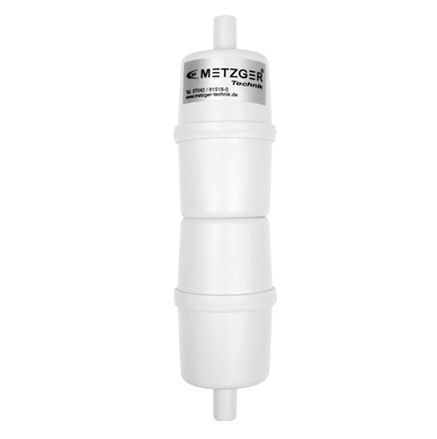

TYP 63
Doppel-Schalldämpfer mit 2 Filtereinsätzen

Durchfluss

Druck [mbar] -10 -20 -30 -50 -70 -80 -90 -100 -140
Saugseite [l/min] 7,5 10,4 12,6 16,8 19,6 21,3 22,9 23,9 29,2
Druckseite [l/min] 3,7 6,8 10,8 14,2 19,4 21,4 23,4 24,8 18,4

  • PS

  • ABS

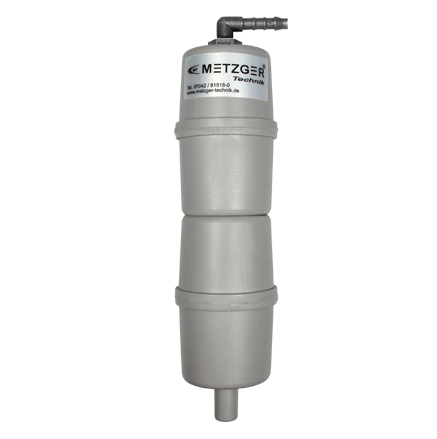

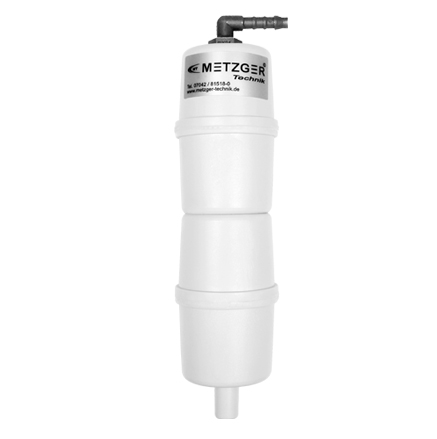

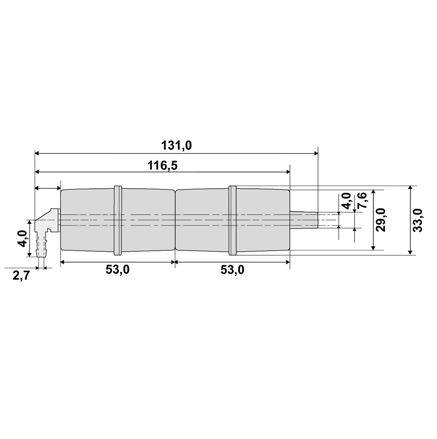

TYP 61
Doppel-Schalldämpfer mit 2 Filtereinsätzen und Winkelstutzen

Durchfluss

Druck [mbar] -10 -20 -30 -50 -70 -80 -90 -100 -140
Saugseite [l/min] 4,8 6,2 7,9 10,4 12,6 13,5 14,2 15,2 18,3
Druckseite [l/min] 2,4 5,0 7,1 9,2 11,8 12,7 13,5 14,7 18,4

  • PS

  • ABS

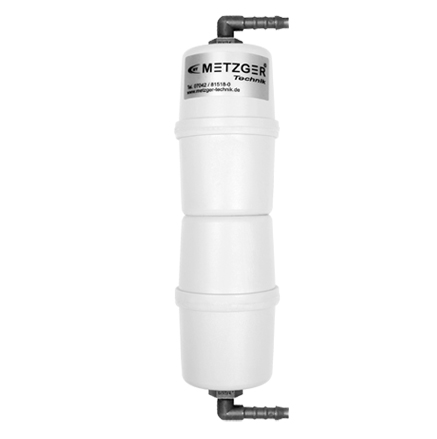

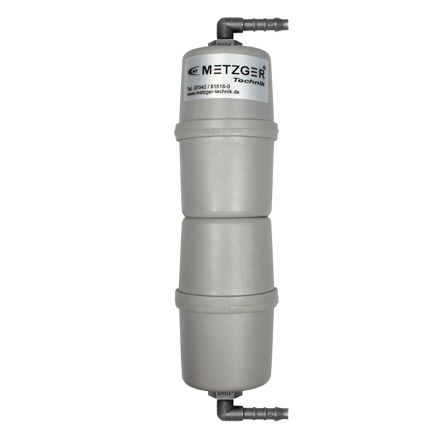

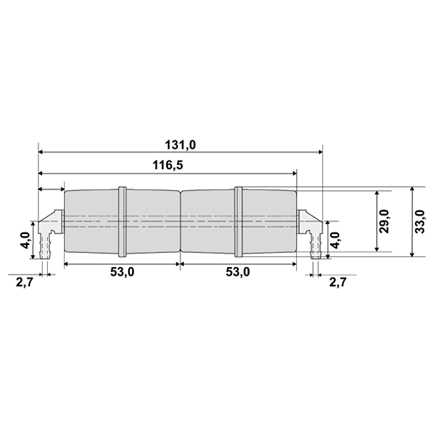

TYP 62
Doppel-Schalldämpfer mit 2 Filtereinsätzen und 2 Winkelstutzen

Durchfluss

Druck [mbar] -10 -20 -30 -50 -70 -80 -90 -100 -140
Saugseite [l/min] 4,8 6,2 7,9 10,4 12,6 13,5 14,2 15,2 18,3
Druckseite [l/min] 2,4 5,0 7,1 9,2 11,8 12,7 13,5 14,7 18,4


Schalldämpfer mit 4 Filtereinsätzen


  • PS

  • ABS

TYP 64
Doppel-Schalldämpfer mit 4 Filtereinsätzen

Durchfluss

Druck [mbar] -10 -20 -30 -50 -70 -80 -90 -100 -140
Saugseite [l/min] 4,1 5,5 7,0 9,8 11,2 12,4 12,8 13,9 15,4
Druckseite [l/min] 2,8 4,8 6,2 9,3 12,2 13,5 14,4 16,1 20,3









Mögliche Einsatzgebiete & Branchen:













Finden Sie mit uns
die perfekte Lösung

Kontaktieren Sie uns noch heute, um die Lösung für Ihre Be‍dürfnisse zu finden.

Sonderanfertigungen, wie z.B. andere Schlauchanschlüsse - ger‍ne auf An‍fra‍ge.
